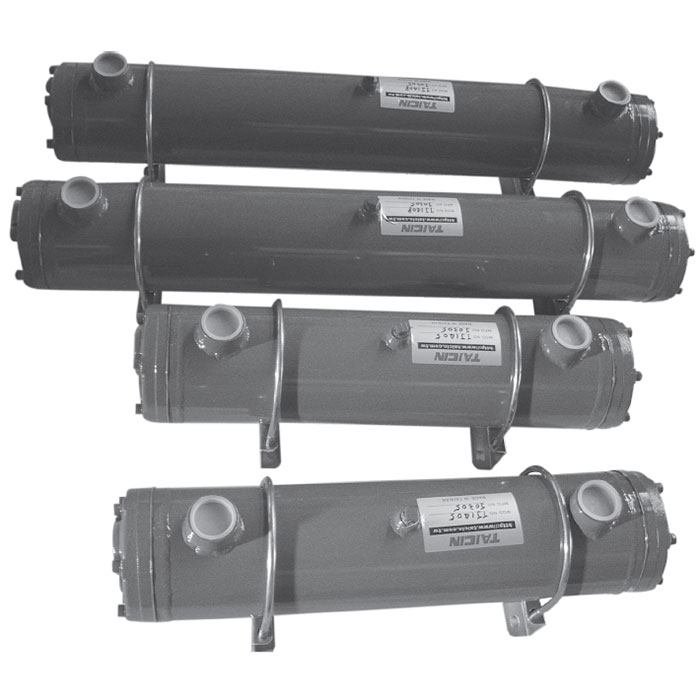

台湾TAICIN泰炘TJ油压管式热交换器
油壓冷卻器
可稱為熱交換器或油壓冷卻器.
有2種可供選擇: 1種是銅管式,
另一種是鰭片式.
熱交換器可當作冷凝器或
再加熱過程轉換器
清洗及定期檢查須知
- 每隔半年或一年定期檢查，其間依污染狀況而定。
- 拆開水U迴流側端蓋，檢查管內的污染狀況。拆下油放洩栓塞，排出積油，視油和水的污染狀況來決定清洗時間。
- 務必檢視防蝕鋅棒，當長度己經短於原來之1/2時，須立即更換新棒；因使用者水質有異，更換時間各有不同。
- 冬季冷卻水有可能結凍的地區，每日用後，需將冷卻水排出，以免冷卻管凍裂。
- 隨時保養是防止腐蝕，污染和洩漏最有效的方法。
規格

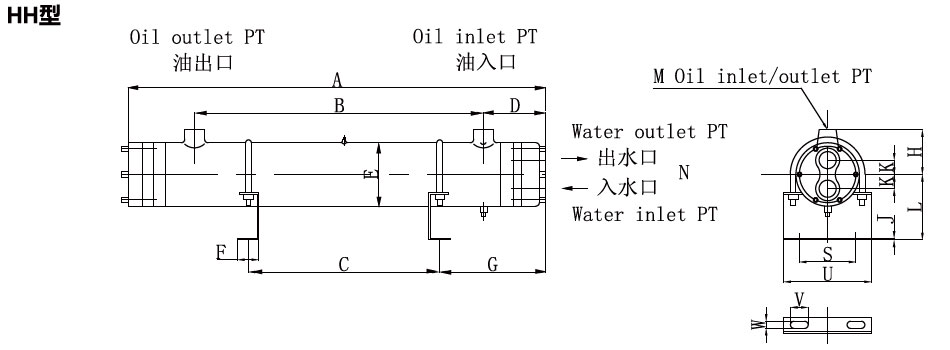

標準型尺寸圖
| TYPE | A | B | C | D | E | F | G | H | J | K | L | M | N | S | U | V | W | M² | L/MIN | WEIGHT (KG) |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| HH-0905 | 590 | 408 | 270 | 88 | 89.5 | 30 | 150 | 63 | 2.3 | 22 | 80 | 3/4" | 3/4" | 80 | 115 | 25 | 10 | 0.24 | 60 | 10 |
| HH-0908 | 880 | 720 | 500 | 78 | 89.5 | 30 | 190 | 63 | 2.3 | 22 | 80 | 3/4" | 3/4" | 80 | 115 | 25 | 10 | 0.39 | 100 | 14 |
| HH-1405 | 600 | 398 | 270 | 100 | 140.8 | 40 | 162 | 90 | 3.2 | 28 | 110 | 1-1/4" | 1-1/4" | 140 | 176 | 32 | 12 | 0.54 | 150 | 20 |
| HH-1408 | 890 | 710 | 500 | 85 | 140.8 | 40 | 202 | 90 | 3.2 | 28 | 110 | 1-1/4" | 1-1/4" | 140 | 176 | 32 | 12 | 0.84 | 250 | 26 |
| HH-1412 | 1310 | 1110 | 700 | 100 | 140.8 | 40 | 303 | 90 | 3.2 | 28 | 110 | 1-1/2" | 1-1/4" | 140 | 176 | 32 | 12 | 1.28 | 350 | 35 |
| HH-1712 | 1335 | 1060 | 700 | 138 | 166.5 | 40 | 310 | 115 | 3.2 | 32 | 125 | 2" | 1-1/4" | 145 | 200 | 32 | 12 | 2.17 | 600 | 50 |
| HH-1716 | 1745 | 1510 | 850 | 118 | 166.5 | 40 | 460 | 115 | 3.2 | 32 | 125 | 2" | 1-1/4" | 145 | 200 | 32 | 12 | 2.89 | 840 | 60 |
| HH-1722 | 2200 | 1850 | 1650 | 160 | 166.5 | 40 | 270 | 115 | 3.2 | 32 | 125 | 2" | 1-1/4" | 145 | 200 | 32 | 12 | 3.63 | 1000 | 72 |

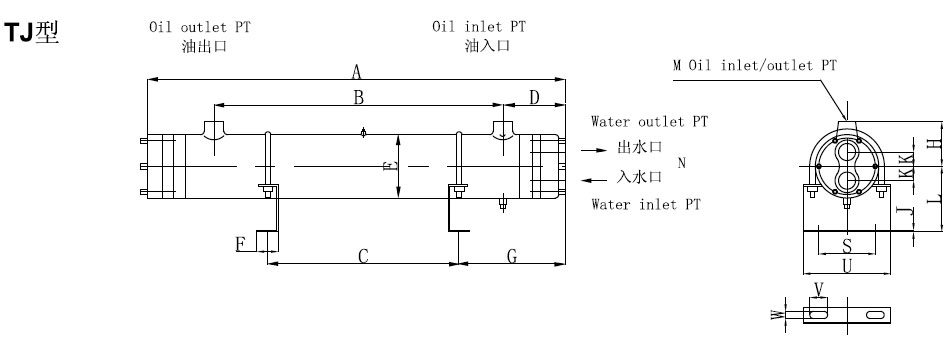

高效率型尺寸圖
| TYPE | A | B | C | D | E | F | G | H | J | K | L | M | N | S | U | V | W | M² | L/MIN | WEIGHT (KG) |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| TJ-0905 | 590 | 408 | 270 | 88 | 89.5 | 30 | 150 | 63 | 2.3 | 22 | 80 | 3/4” | 3/4” | 80 | 115 | 25 | 10 | 0.41 | 60 | 10 |
| TJ-0908 | 880 | 720 | 500 | 78 | 89.5 | 30 | 190 | 63 | 2.3 | 22 | 80 | 3/4” | 3/4” | 80 | 115 | 25 | 10 | 0.7 | 100 | 14 |
| TJ-1405 | 600 | 398 | 270 | 100 | 140.8 | 40 | 162 | 90 | 3.2 | 28 | 110 | 1-1/4” | 1-1/4” | 140 | 176 | 32 | 12 | 1.1 | 150 | 20 |
| TJ-1408 | 890 | 710 | 500 | 85 | 140.8 | 40 | 202 | 90 | 3.2 | 28 | 110 | 1-1/4” | 1-1/4” | 140 | 176 | 32 | 12 | 1.9 | 250 | 25 |
| TJ-1412 | 1310 | 1110 | 700 | 100 | 140.8 | 40 | 303 | 90 | 3.2 | 28 | 110 | 1-1/2” | 1-1/4” | 140 | 176 | 32 | 12 | 2.9 | 350 | 37 |
| TJ-1712 | 1335 | 1060 | 700 | 138 | 166.5 | 40 | 310 | 115 | 3.2 | 32 | 125 | 2” | 1-1/4” | 145 | 200 | 32 | 12 | 4.6 | 600 | 48 |
| TJ-1716 | 1745 | 1510 | 850 | 118 | 166.5 | 40 | 460 | 115 | 3.2 | 32 | 125 | 2” | 1-1/4” | 145 | 200 | 32 | 12 | 6.5 | 840 | 56 |
| TJ-1722 | 2200 | 1850 | 1650 | 160 | 166.5 | 40 | 270 | 115 | 3.2 | 32 | 125 | 2” | 1-1/4” | 145 | 200 | 32 | 12 | 7.2 | 1000 | 72 |
