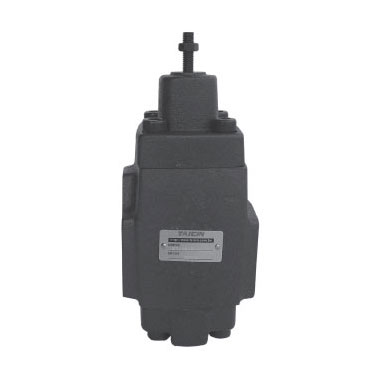

台湾TAICIN泰炘HG, HT压力控制阀
有數種閥,包括順序閥,卸載閥和低壓安全閥
所有這些閥,無論是由內部或外部都是經由壓力上升的迴路感應.
特性
- 利用內部引導或外部引導壓力作動的直動型壓力控制閥。
- 根據閥各別的組合性，當成順序閥，卸載閥或低壓溢流閥使用。
規格
| 型式號碼 | 最高壓力 KGF/CM² |
最大流量 L/MIN |
壓力調整範圍 KGF/CM² |
|---|---|---|---|
| HG (HT)-03 | 210 | 50 | A: 18 – 35 B: 35 – 70 C: 70 - 140 |
| HG (HT)-06 | 125 | ||
| HG (HT)-10 | 250 |

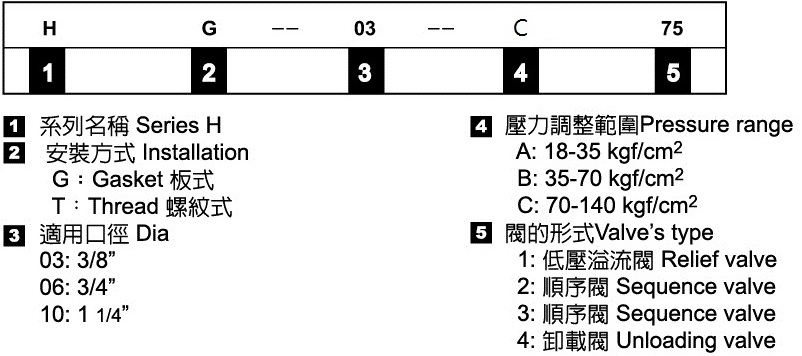

形式記號說明
HG / HT 閥的形式圖
| 閥的形式 | 第1種：低壓溢流閥 | 第2種：順序閥 | 第3種：順序閥 | 第4種：卸載閥 |
|---|---|---|---|---|
| 作動方式 | 內部引導：內部洩油 | 內部引導：外部洩油 | 外部引導：外部洩油 | 外部引導：內部洩油 |
| 作動圖 |  |
 |
 |
 |
| JIS油壓圖記號 |  |
 |
 |
 |
