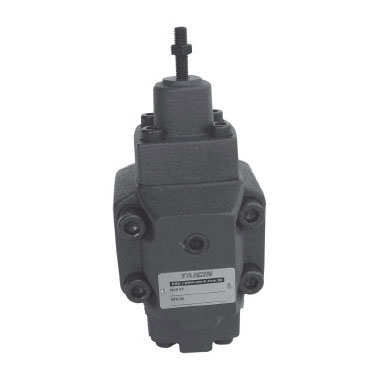

台湾TAICIN泰炘HCG, HCT附止逆阀之压力控制阀
這種閥和壓力控制閥H型相同,只是多了止逆閥功能
當需要從第二個孔到主孔的自由反向流時,可使用此閥.
特性
- 利用內部引導或外部引導壓力作動，並附加節流閥的直動型壓力控制閥。
- 根據閥各別的組合性，可當成順序閥，或抗衡閥使用。
規格
| 型式號碼 | 最高壓力 KGF/CM² |
最大流量 L/MIN |
壓力調整範圍 KGF/CM² |
|---|---|---|---|
| HCG (HCT)-03 | 210 | 50 | A: 18 – 35 B: 35 – 70 C: 70 - 140 |
| HCG (HCT)-06 | 125 | ||
| HCG (HCT)-10 | 250 |
形式記號說明
HCG / HCT 閥的形式圖
| 閥的形式 | 第1種：抗衡閥 | 第2種：附節流順序閥 | 第3種：附節流順序閥 | 第4種：抗衡閥 |
|---|---|---|---|---|
| 作動方式 | 內部引導：內部洩油 | 內部引導：外部洩油 | 外部引導：外部洩油 | 外部引導：內部洩油 |
| 作動圖 |  |
 |
 |
 |
| JIS油壓圖記號 |  |
 |
 |
 |
