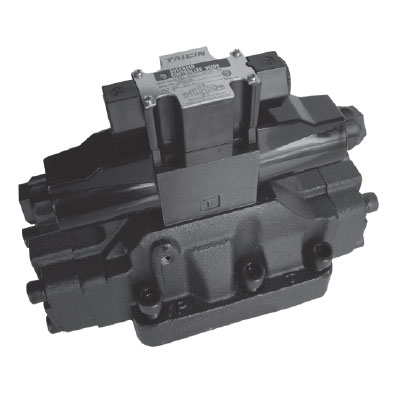

台湾TAICIN泰炘JS-G06(G10)电磁引导切换阀
由電磁操作引導閥和引導操作底座閥結合.
當電磁有通電時,引導閥會指示流量去移動底座的閥的活塞,使它改變油壓迴路的流量方向
JS-G06: 210kgf/cm2, 300 l/min.
JS-G10: 210kgf/cm2, 1000 l/min.
特性
- 採用高性能的引導閥。
- 引導和排洩方式易替換。
- ISO安裝尺寸。
規格
型式號碼 | 孔徑 DIA. |
最大使用壓力 (KGF/CM²) |
最大流量 (L/MIN) |
引導壓力 (KGF/CM²) |
容許背壓 (KGF/CM²) |
|
---|---|---|---|---|---|---|
JS-G06 | 3/4” | 210 | 300 (3C:150) | 4.5 – 210 | 外洩型 210 kg/cm² |
內洩型 100 kg/cm² |
JS-G10 | 11/4” | 210 | 1000 | 4.5 - 210 |
形式記號說明
![電磁引導切換閥-形式記號說明](http://www.taicin.com.cn/wp-content/uploads/2021/01/5985e-IMG-JS-G06-Nomenclature.jpg)
![](http://www.taicin.com.cn/wp-content/uploads/2021/01/20210128212554-291b2.jpg)
![](http://www.taicin.com.cn/wp-content/uploads/2021/01/20210128212555-1877d.jpg)
![](http://www.taicin.com.cn/wp-content/uploads/2021/01/20210128212557-b4131.jpg)
![](http://www.taicin.com.cn/wp-content/uploads/2021/01/20210128212557-80e5b.jpg)
![](http://www.taicin.com.cn/wp-content/uploads/2021/01/20210128212558-c0f94.jpg)
